Tornillo cabeza avellanada, cuello cuadrado
Tornillo de cabeza avellanada, cuello cuadrado de DIN 608, en calidades 8.8, 10.9 y 12.9. Se sirve con tuerca de DIN934 de calidades .8 ó .10. Disponibles en métrica 10, 11, 12,14 y 16 en diferentes longitudes. La calidad 8.8 tiene 800 (N/mm2) de Resistencia a la tracción y 640 (N/mm2) de límite elástico.
Características principales del producto

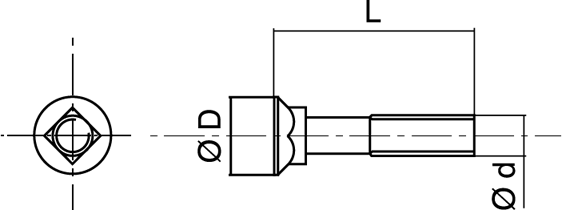

| Ref. | A | B | DIN | Calidad | Calidad tuerca | ø D | ø D2 | L | D |
|---|---|---|---|---|---|---|---|---|---|
| 1199A-1035 | 100 | 800 | DIN 608 | 8.8 | .8 (DIN934) | M10 | 17,5 | 35 | |
| 1199A-1035B | 100 | 800 | DIN 608 | 12.9 | .10 (DIN934) | M10 | 17,5 | 35 | 800 |
| 1199A-1040 | 100 | 800 | DIN 608 | 8.8 | .8 (DIN934) | M10 | 17,5 | 40 | |
| 1199A-1050 | 100 | 800 | DIN 608 | 8.8 | .8 (DIN934) | M10 | 17,5 | 50 | |
| 1199A-1060 | 100 | 800 | DIN 608 | 8.8 | .8 (DIN934) | M10 | 17,5 | 60 | |
| 1199A-1140 | 100 | 800 | DIN 608 | 8.8 | .8 (DIN934) | M11 | 21 | 40 | 800 |
| 1199A-1150 | 100 | 800 | DIN 608 | 8.8 | .8 (DIN934) | M11 | 21 | 50 | |
| 1199A-1160 | 50 | 400 | DIN 608 | 8.8 | .8 (DIN934) | M11 | 21 | 60 | |
| 1199A-1235 | 100 | 800 | DIN 608 | 8.8 | .8 (DIN934) | M12 | 24 | 35 | |
| 1199A-1235B | 100 | 800 | DIN 608 | 12.9 | .10 (DIN934) | M12 | 24 | 35 | 800 |
| 1199A-1238 | 100 | 800 | Plano Especial | 8.8 | .8 (DIN934) | M12 | 24 | 38 | 400 |
| 1199A-1240 | 50 | 400 | DIN 608 | 8.8 | .8 (DIN934) | M12 | 24 | 40 | |
| 1199A-1240A | 50 | 400 | DIN 608 | 10.9 | .10 (DIN934) | M12 | 24 | 40 | 400 |
| 1199A-1248A | 50 | 400 | DIN 608 | 10.9 | .10 (DIN934) | M12 | 24 | 48 | 400 |
| 1199A-1250 | 50 | 400 | DIN 608 | 8.8 | .8 (DIN934) | M12 | 24 | 50 | |
| 1199A-1250B | 50 | 400 | DIN 608 | 12.9 | .10 (DIN934) | M12 | 24 | 50 | 400 |
| 1199A-1260 | 50 | 400 | DIN 608 | 8.8 | .8 (DIN934) | M12 | 24 | 60 | |
| 1199A-1260A | 50 | 400 | DIN 608 | 10.9 | .10 (DIN934) | M12 | 24 | 60 | 400 |
| 1199A-1270 | 50 | 400 | DIN 608 | 8.8 | .8 (DIN934) | M12 | 24 | 70 | |
| 1199A-1270A | 50 | 400 | DIN 608 | 10.9 | .10 (DIN934) | M12 | 24 | 70 | 400 |
| 1199A-1280 | 50 | 400 | DIN 608 | 8.8 | .8 (DIN934) | M12 | 24 | 80 | |
| 1199A-1280A | 50 | 400 | DIN 608 | 10.9 | .10 (DIN934) | M12 | 24 | 80 | 400 |
| 1199A-1285A | 50 | 400 | DIN 608 | 10.9 | .10 (DIN934) | M12 | 24 | 85 | |
| 1199A-1285B | 50 | 400 | DIN 608 | 12.9 | .10 (DIN934) | M12 | 24 | 85 | 400 |
| 1199A-1290 | 50 | 400 | DIN 608 | 8.8 | .8 (DIN934) | M12 | 24 | 90 | |
| 1199A-1290B | 50 | 400 | DIN 608 | 12.9 | .10 (DIN934) | M12 | 24 | 90 | |
| 1199A-1440 | 50 | 400 | DIN 608 | 8.8 | .8 (DIN934) | M14 | 28 | 40 | 400 |
| 1199A-1450 | 50 | 400 | DIN 608 | 8.8 | .8 (DIN934) | M14 | 28 | 50 | 400 |
| 1199A-1480 | 25 | 200 | DIN 608 | 8.8 | .8 (DIN934) | M14 | 28 | 80 | 200 |
| 1199A-1650 | 25 | 200 | DIN 608 | 8.8 | .8 (DINj934) | M16 | 29 | 50 | 200 |
| KIT2546C2A | 25 | 200 | DIN 608 / DIN 9021 | 8.8 | .8 (DIN934) | M12 | 24 | 70 |
D Productos bajo pedido.
KIT2546C2A formado por tornillo, tuerca autoblocante con brida DIN 6927 y arandela de apoyo a la tuerca DIN9021 (Ø 13 x Ø 37 x 3)
