Soporte de disco de grada rápida con brida

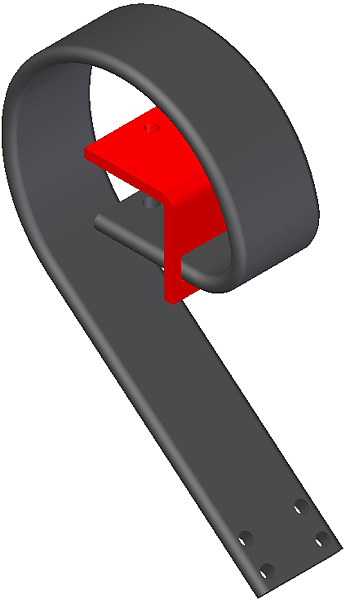

Soporte de grada rápida en perfil 90x14mm que se sujeta a bastidores de 60x60 ó 70x70 mm mediante brida clásica o brida con tornillos. Al Brazo hay que añadir el soporte de grada rápida 2512 SB ambidextra de 19º de inclinación o el soporte 2512SB R que es recto para labores de vertical tillage.
Características principales del producto

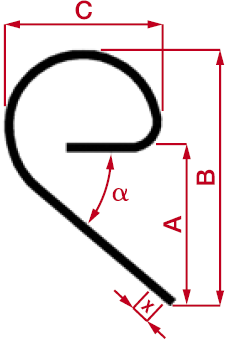

| Ref. | Bastidor | Grs. | G | A | B | C | x1 | x2 | Q | M | B |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2512 BRG A | 60X60 / 70x70 | 9000 | 90X14 | 273 | 429 | 264 | 60 | 30 | 40º | M12 (4) | 100 |
| 12512KIT 6060 | 60x60 | 3000 | M12(2)/M14(1) | ||||||||
| 12512KIT 7070 | 70x70 | 3000 | M12(2) /M14(1) | ||||||||
| 12512-6060 | 60x60 | 1100 | |||||||||
| 12512-7070 | 70x70 | 1200 | 100 | ||||||||

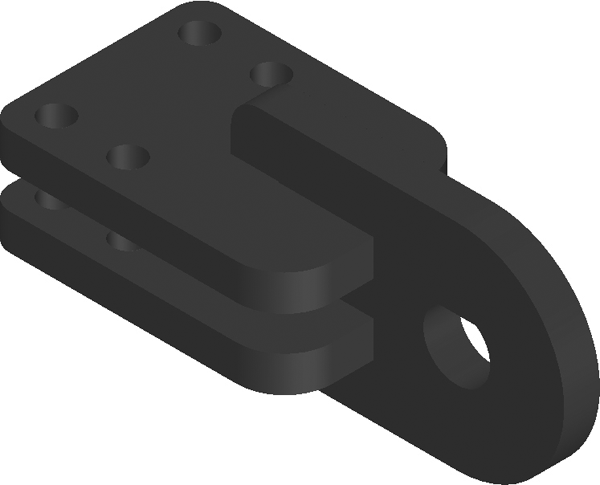

| 2512 SB | 3500 | 100 | |||||||||

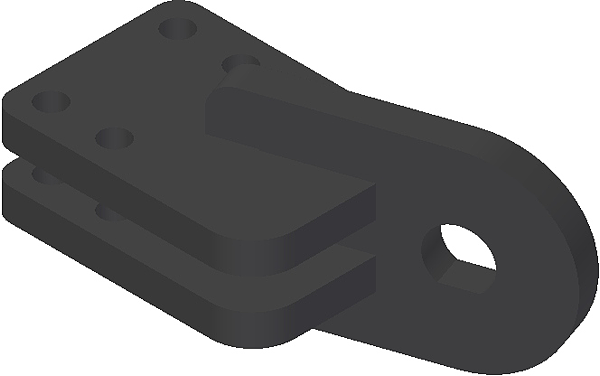

| 2512 SB R | 3500 | 100 |

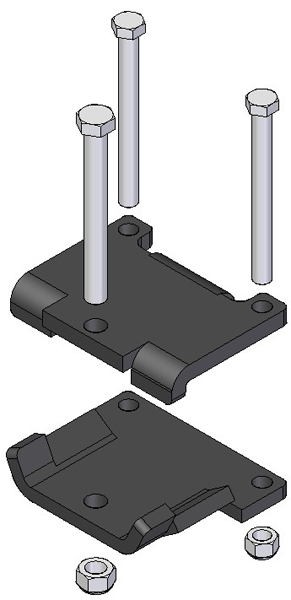

Montaje mediante brida

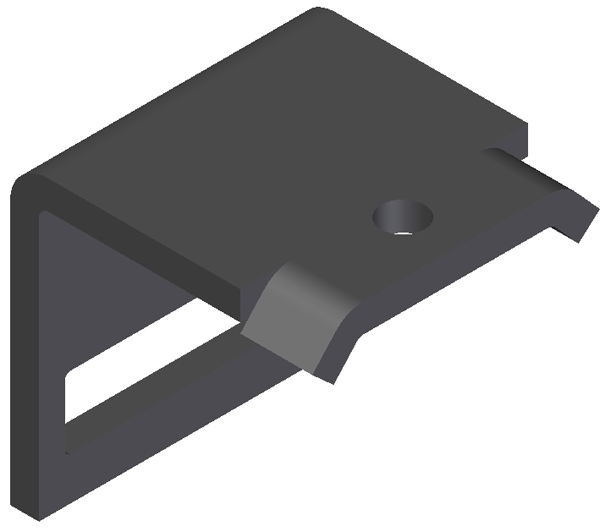

Brida para bastidor 60x60: 125126060 (M14). Brida para bastidor 70x70: 125127070 (M14).
Pueden montarse con los soportes 2512-SB (ambidextra y con ángulo) y 2512-SB R (Recto)
Se recomienda usar tornillos de calidad 12.9
